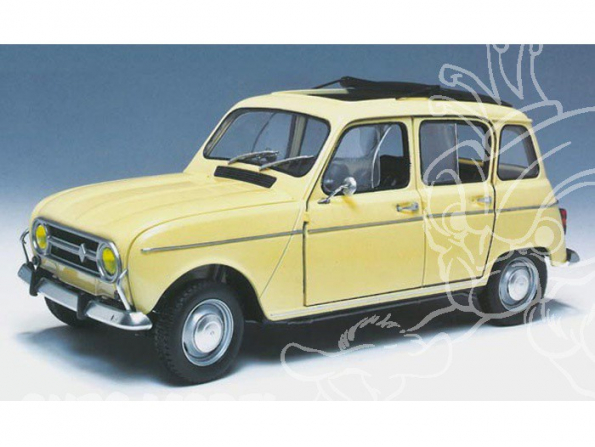

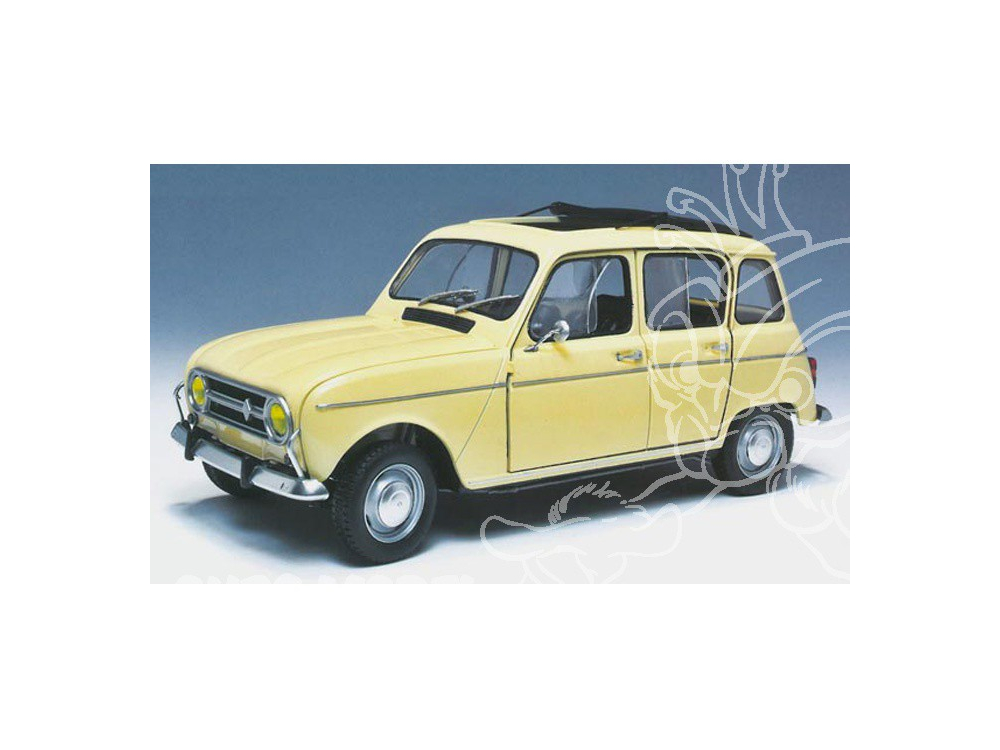

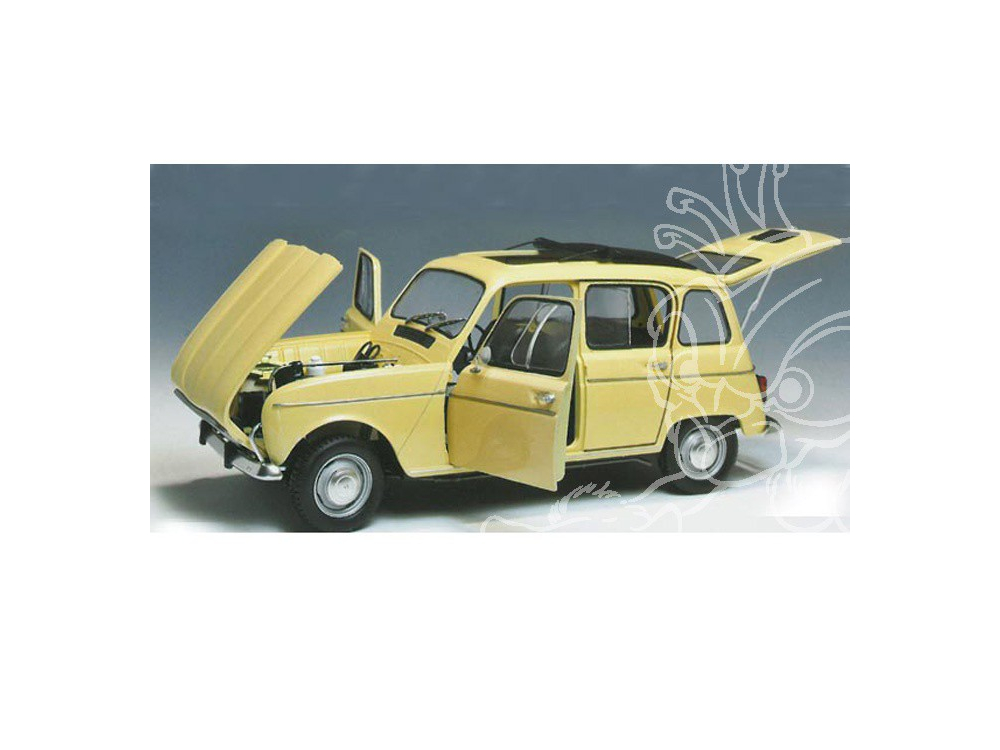

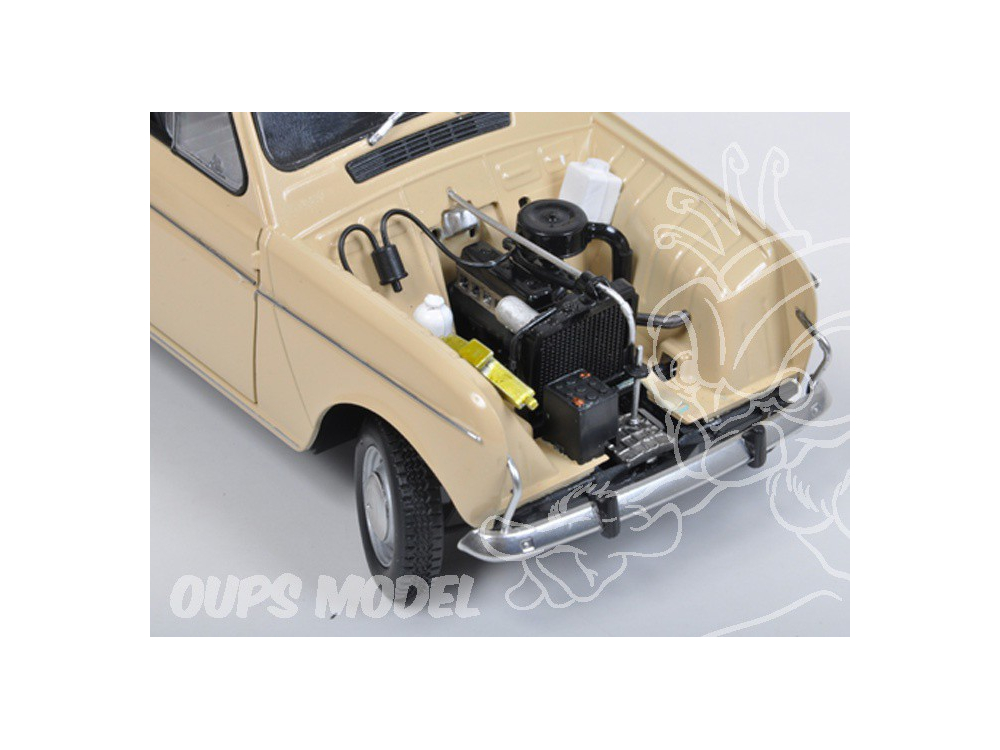

Ebbro maquette voiture 25002 Renault 4L 1/24

La Renault 4 (couramment appelée 4L) est une petite voiture populaire de grande diffusion de conception simple et pratique. Ce fut aussi la première application de la traction avant sur une voiture automobile de tourisme de la marque Renault après que cette technique eut été adoptée sur l'Estafette en 1958.

La voiture était la réponse de Renault à la Citroën 2 CV de 1948. Renault, ayant pu apprécier les avantages et les inconvénients de la 2 CV, conçut et fournit un véhicule plus grand et plus urbain.

Elle fut construite dans l'île Seguin à Boulogne-Billancourt d'août 1961 à fin 1992, initialement avec la Dauphine. La Renault 4 fut également produite à l'usine Renault de Flins ainsi qu'en Espagne (par Fasa-Renault), en Argentine par IKA-Renault, en Italie (par Alfa Romeo sous licence), au Maroc puis en Slovénie pour les dernières années de sa production.

La Renault 4, qui peut être considérée comme l'ancêtre de l'actuelle Renault Kangoo, connut un grand succès auprès des PME, des artisans, de la gendarmerie (c'était l'une des seules voitures françaises de l'époque qui permettait de conduire avec le képi sur la tête), mais également auprès des PTT, de France Télécom ou EdF dans sa version fourgonnette F4 ; ces contrats lui donnèrent une très grande notoriété.

En France, la Renault 4 fut en tête des ventes de 1962 à 1965 puis de 1967 à 1968. Elle reste aujourd'hui la deuxième voiture française la plus vendue avec 8 135 424 d'exemplaires derrière la Peugeot 206.

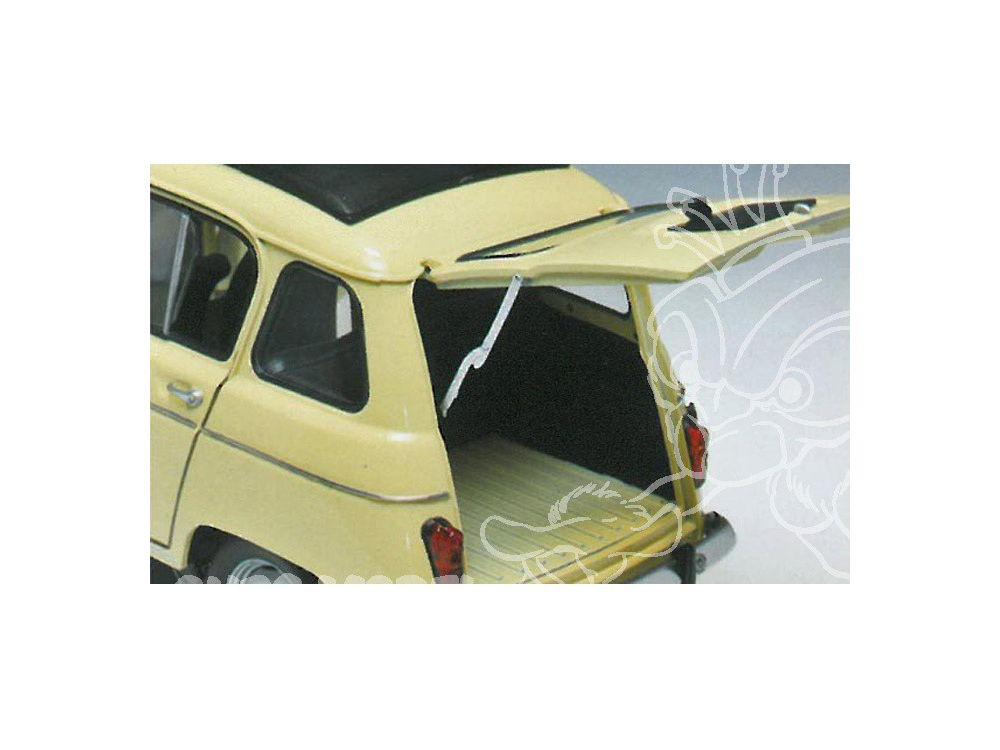

Il s'agit d'une conduite intérieure à 5 portes et 4 places, la cinquième porte consistant en un hayon arrière relevable. La carrosserie de la version « berline » peut être qualifiée de « limousine » du fait de ses six glaces latérales ; certains modèles, tels les modèles de base et la R3, reçurent néanmoins une caisse simplifiée ne comportant que 4 glaces latérales, le panneau de custode étant alors entièrement tôlé. Les vitres latérales sont en deux parties verticales, s'ouvrant par coulissement horizontal, avec blocage par bouton-poussoir. Sur la version R4 Super, rarissime aujourd'hui, l'ouverture du hayon était inversée, ce dernier s'ouvrait vers le bas après avoir préalablement baissé la vitre, cet équipement peu pratique sera rapidement abandonné. La caisse en tôle d'acier est composée de 13 parties démontables : caisse, joues d'ailes avant, capot, ailes avant et arrière, portières et hayon ; elle n'est pas porteuse et est fixée sur le châssis par 23 boulons de 7 mm de diamètre. La carrosserie est protégée par des pare-chocs tubulaires ou à lames métalliques sur les premiers modèles, puis de section rectangulaire jusqu'en 1967, avant d'adopter une forme arrondie jusqu'à la fin de la fabrication.

Le châssis de la voiture est en tôle d'acier, d'épaisseur variant entre 0,8 et 1 mm. Les différents éléments qui le composent sont soudés par points, le jointoyage étant réalisé par l'application de cordons de mastic type polyuréthane. Le châssis de la voiture est constitué d'une traverse avant sur laquelle est fixé le berceau recevant l'ensemble moteur/boîte de vitesses et le train avant ; le plancher est surmonté par deux longerons latéraux et trois traverses ; deux brancards situés à l'arrière supportent le train arrière et le plancher de coffre, à noter que ces derniers suivant les millésimes, peuvent être différents : sur certains modèles ils présentent un décrochement derrière la traverse, nécessitant l'emploi de cales caoutchouc entre la caisse et le châssis à cet endroit précis.

La direction est à crémaillère et nécessite 3,75 tours de volant de butée à butée.

Le dessin général du châssis restera le même tout au long de la carrière de la Renault 4, il recevra toutefois quelques modifications mineures au gré des évolutions techniques, ou des nouvelles normes de sécurité imposées par la législation :

la traverse avant, droite sur les premiers modèles équipés d'une boîte de vitesses à 3 rapports, deviendra échancrée vers l'avant, afin de permettre l'installation d'une nouvelle boîte de vitesses à 4 rapports ;

les longerons seront équipés de trous taraudés permettant le montage de ceintures de sécurité ;

les caissons avant, longerons, et traverse arrière, recevront des trous de forme ovale ou ronde - fermés par des capuchons de plastique - afin de pouvoir injecter un traitement protecteur dans les corps creux du châssis, sensibles aux infiltrations d'eau ;

un support sera greffé sur la traverse centrale, permettant le montage d'un levier de frein à main entre les sièges avant ;

les brancards arrière présenteront une forme différente suivant les modèles et les millésimes.

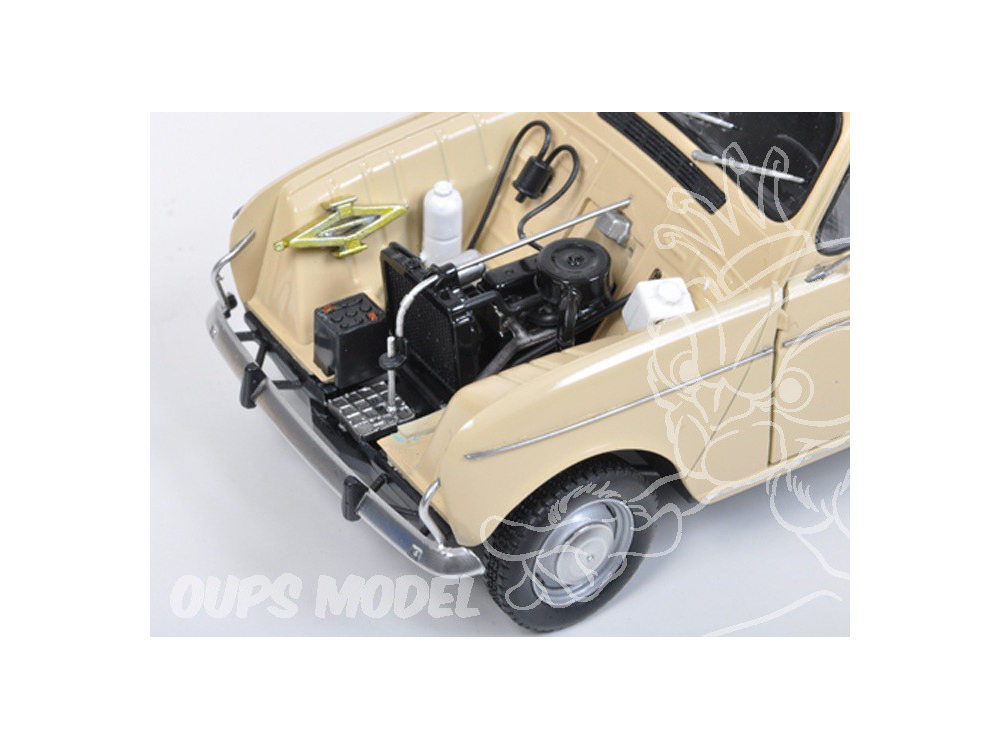

Le moteur est du type longitudinal avant. Les quatre premiers moteurs à équiper la Renault 4 faisaient respectivement 603, 747, 782 et 845 cm³, ils étaient à 3 paliers (moteurs de type Billancourt). Les derniers modèles reçurent des moteurs type Cléon-Fonte de 956 et 1 108 cm³ équipés de 5 paliers. Ces moteurs tournent dans le sens horaire, tandis que le sens de rotation des moteurs de type Billancourt est anti-horaire. Pour obtenir le même sens de rotation aux roues, le différentiel de la boîte de vitesses est retourné. Le refroidissement à eau du moteur est assuré par un circuit scellé avec vase d'expansion ; le radiateur (placé au-dessus de la crémaillère sur les premiers modèles - type Billancourt - à cause des renforts internes du capot moteur) fut ensuite placé juste derrière la calandre sur la traverse avant avec l'arrivée des moteurs à 5 paliers. La boîte de vitesses est située devant le moteur à l'extrême avant du véhicule. Initialement elle comportait seulement 3 rapports, les premiers modèles présentant une traverse avant parfaitement droite ; sur les modèles 1968 restylés un quatrième rapport de boîte fut adjoint, imposant un nouveau dessin de la traverse avant du châssis pour permettre le passage de cette nouvelle boîte. Le levier de vitesse est situé au tableau de bord, la commande est du type « coulissante ». D'autre part, le nez de boîte des premières R4 était rond, tandis que les boîtes 4 rapports sont qualifiées de « boîtes carrées », car le carter de nez de boîte est carré.
